• 產品簡介

   AC86型高精度智能電量綜合檢測儀主要應用于各種工業控制與測量系統，可方便地測量三相四線制電力線路的各類電參數，一臺智能電量綜合檢測儀能同時替代電流、電壓、頻率、功率、 功率因數、電量等多種電參量傳感器，可降低系統成本, 方便現場布線, 尤其是全隔離的處理技術大大改善了變送器性能，有助于提高系統的可靠性。 其RS-485總線輸出技術與采用的MODBUS協議，利于編程，利于系統擴展，使你輕松地構建自己的測控系統。

• 功能特點
  • 測量三相四線的相電壓、電流、頻率、功率因數、有功功率、無功功率、有功電度、無功電度等電參數；
  • 電流測量時內部互感器和外部互感器雙重選擇；
  • 一路內部溫度測量傳感器；
  • 運行狀態和數據發送接收的LED指示；
  • 簡易的雙絞線485通信，通信距離可達到1200米；
  • 采用MODBUS通訊協議；
  • 方便的DIN導軌安裝方式；
  • 波特率，設備地址手動復位；

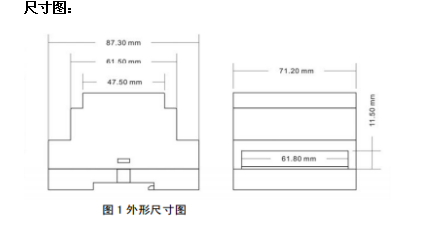

  • 尺寸：87.3×71.2×58mm；
  • 重量：217g。
• 技術參數和性能
• 工作條件

供電電源：12V/DC ±10%；

工作溫度：-30℃～80℃；

工作濕度：10%～90％RH；無冷凝；

大氣壓力：86 kpa～106 kpa；

電量輸入

量 程      ：             0-400VAC,相電壓；

最高耐壓 ：             500VAC連續；

最大測量誤差：       ±0.5%；

分辯率           ：      0.1VAC；

輸入電流：量程：     0-10A/AC（可通過設置CT一次電流比，外接次級額定電流為5A的電流互感器測量0-300A電流，CT電流比可設置為5~300：5）；

最 大 電 流：            15A/AC連續；

最大測量誤差：         ±0.5%；

分辯率：                   0.01A；

溫度測量

測溫范圍：-30℃～80℃；

 防雷參數

               防雷接口：電源防雷、485通訊防雷；

               防雷指標：3KA；

通信方式

主從式，測量主機為主站，傳感器為從站；

通信接口：RS-485。
